Каркасная система звукоизоляции стены "АКВА"

Шаг 1

Направляющий профиль SoundGuard Strong ППН 27/28 проклеивается демпферной лентой SoundGuard ВиброЛента 27.

Шаг 2

Направляющий профиль крепится через виброкомпенсирующие шайбы SoundGuard ВиброШайба 10х19 с шагом 600 мм с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80* через просверленные отверстия в профиле.

*При толщине стены менее 100 мм, окончательный выбор крепежа определяется на месте монтажа, исходя из материала основания.

Шаг 3

Крепятся виброизоляционные подвесы SoundGuard Vibro P с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80.

Шаг 4

Потолочные профили SoundGuard Strong ПП 60/27 заполняются звукопоглощающим материалом SoundGuard ЭкоАкустик 30.

Шаг 5

Потолочные профили крепятся к виброизоляционным подвесам саморезами SoundGuard с буром. Шаг профилей составляет 600 мм.

Шаг 6

Выполняется установка закладных деталей в местах крепления тяжелых предметов интерьера или оборудования.

Шаг 7

Устанавливаются дополнительные металлические профили в местах установки розеток и выключателей.

Шаг 8

В подрозетнике SoundGuard просверливается отверстие для выпуска проводов.

Шаг 9

Места установки подрозетника проклеиваются демпферной лентой SoundGuard ВиброЛента.

Шаг 10

Подрозетник устанавливается в подготовленный каркас и фиксируется саморезами.

Шаг 11

Заводятся провода. Место выхода электропровода промазывается герметиком SoundGuard Seal.

Шаг 12

Направляющие профили проклеиваются демпферной лентой SoundGuard ВиброЛента 27. Потолочные профили проклеиваются демпферной лентой SoundGuard ВиброЛента 50.

Шаг 13

Устанавливаются звукопоглощающие плиты SoundGuard ЭкоАкустик 30 враспор между профилями.

Шаг 14

Гипокартон Gipsofon крепится к профилю без зазоров между листами саморезами SoundGuard XTN 3,9х33. Расход составляет не менее 17 шт/м2.

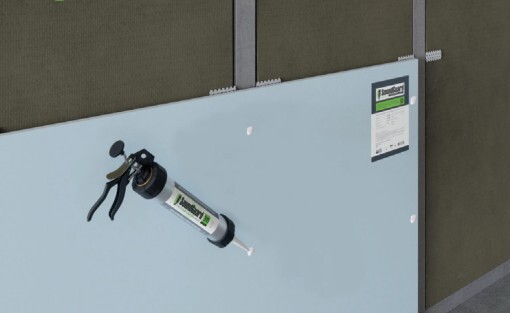

Шаг 15

Шляпки саморезов слегка утапливаются и промазываются герметиком SoundGuard Seal.

Шаг 16

Между торцами листов гипсокартона и поверхностями пола, стен и потолка остается зазор 3 – 5 мм, который заполняется герметиком SoundGuard Seal.

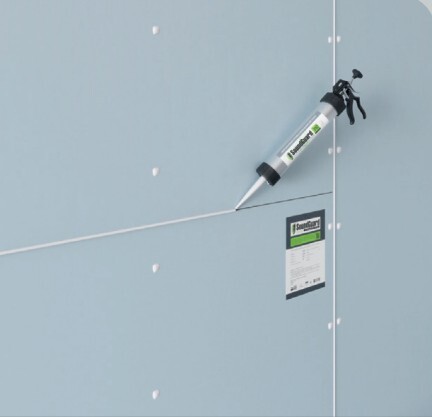

Шаг 17

Все швы между листами гипсокартона промазываются герметиком SoundGuard Seal.

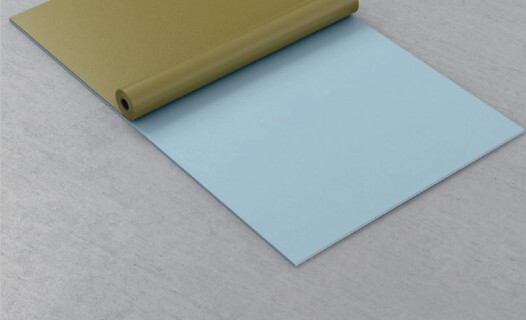

Шаг 18

На тыльную сторону звукоизоляционного гипсокартона SoundGuard Gipsofon укладывается звукоизоляционная мембрана SoundGuard Membrane 3,9 S.

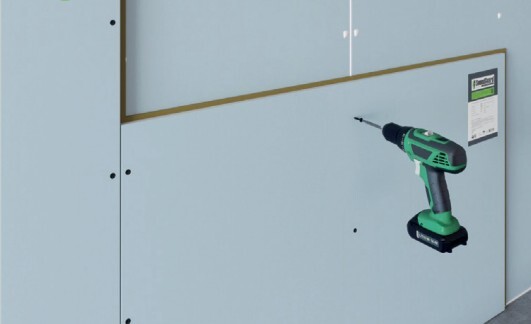

Шаг 19

Гипсокартон Gipsofon монтируется совместно с мембраной и крепится к профилю без зазоров между листами саморезами SoundGuard XTN 3,9х41. Расход составляет не менее 17 шт./м2 . Шляпки саморезов слегка утапливаются.

Шаг 20

Между торцами листов гипсокартона и поверхностями пола, стен и потолка остается зазор 3 – 5 мм, который заполняется герметиком SoundGuard Seal.

Шаг 21

После монтажа звукоизоляционного гипсокартона SoundGuard Gipsofon в нем коронкой просверливается отверстие в месте установки подрозетника.

Шаг 22

В звукоизоляционный короб SoundGuard монтируется подрозетник, который прикручивается саморезами к внутренней плоскости короба.
