Каркасная система звукоизоляции стены "ПРЕМИУМ"

Шаг 1

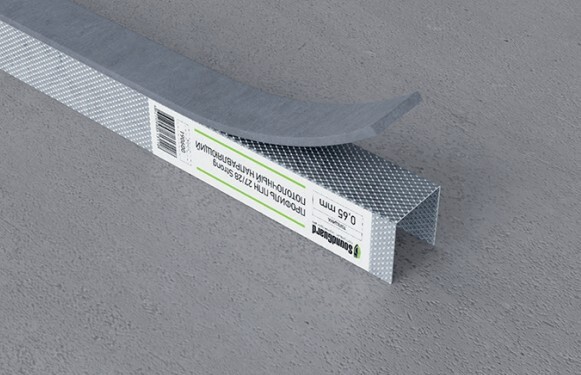

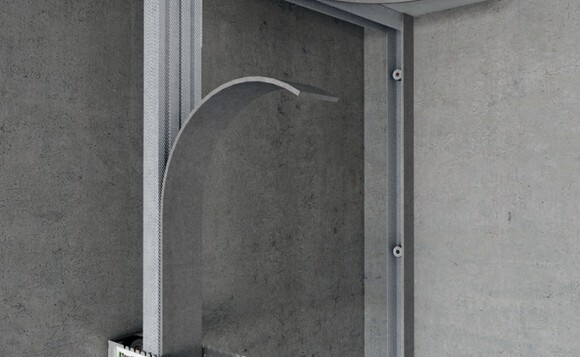

Направляющий профиль SoundGuard Strong ППН 27/28 проклеивается демпферной виброгасящей лентой SoundGuard ВиброЛента 27.

Шаг 2

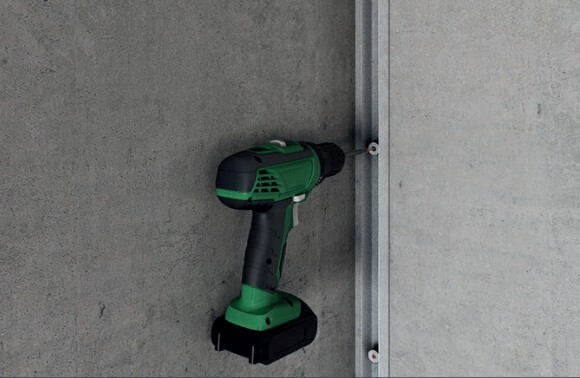

Направляющий профиль крепится через виброкомпенсирующие шайбы SoundGuard ВиброШайба 10х19 с шагом 600 мм с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80* через просверленные отверстия в профиле.

Примечание - При толщине стены менее 100 мм окончательный выбор крепежа определяется на месте монтажа, исходя из материала основания.

Шаг 3

Крепятся виброизоляционные подвесы SoundGuard Vibro M с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80.

Шаг 4

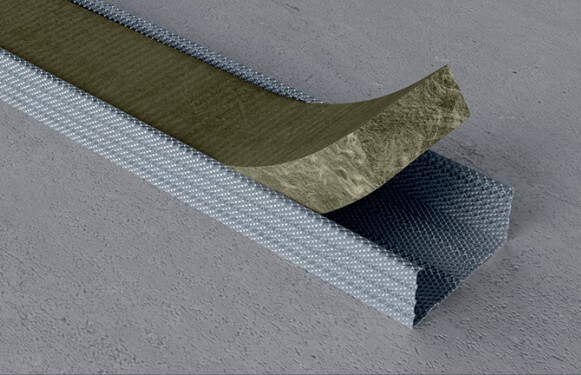

Потолочные профили SoundGuard Strong ПП 60/27 заполняются звукопоглощающим материалом SoundGround ЭкоАкустик 80.

Шаг 5

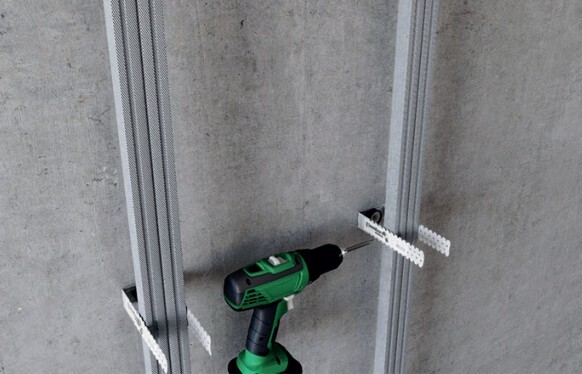

Потолочные профили крепятся к виброизоляционным подвесам саморезами SoundGuard с буром. Шаг профилей составляет 600 мм.

Шаг 6

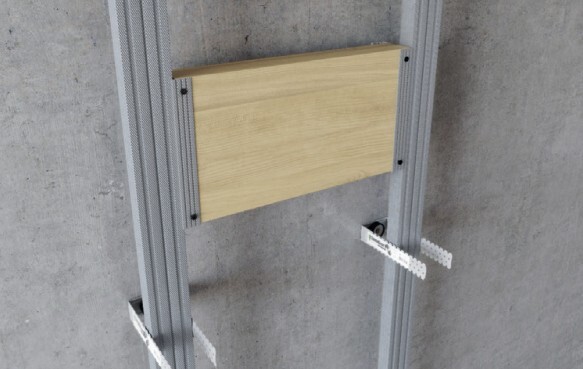

Выполняется установка закладных деталей в местах крепления тяжелых предметов интерьера или оборудования.

Шаг 7

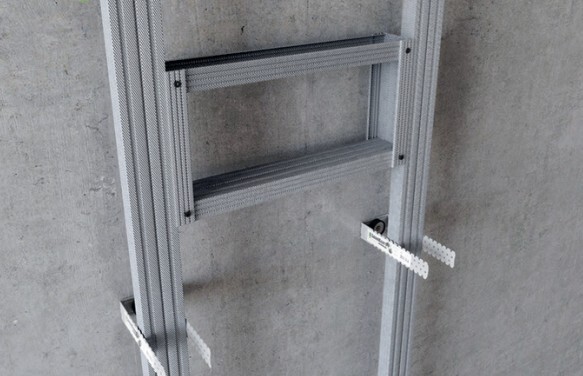

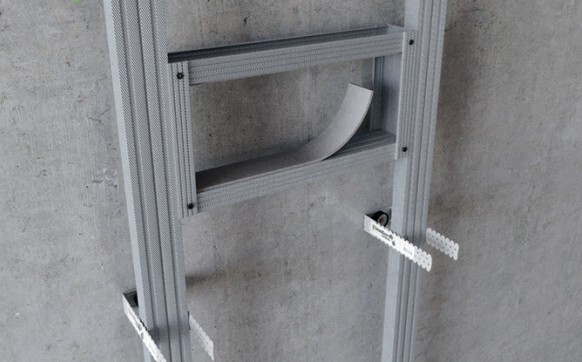

Устанавливаются дополнительные металлические профили в местах установки розеток и выключателей.

Шаг 8

В подрозетнике ИзоБокс Премиум просверливается отверстие для выпуска проводов.

Шаг 9

Места установки подрозетника проклеиваются демпферной виброгасящей лентой SoundGuard ВиброЛента.

Шаг 10

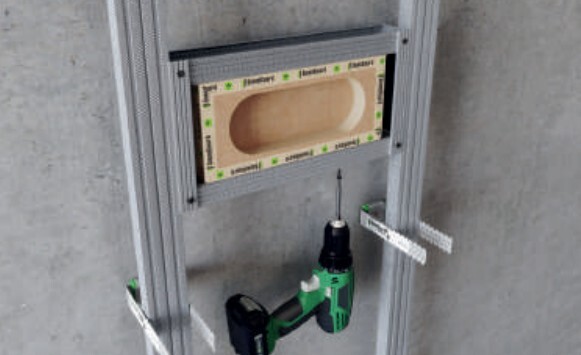

Подрозетник ИзоБокс Премиум устанавливается в подготовленный каркас и фиксируется саморезами.

Шаг 11

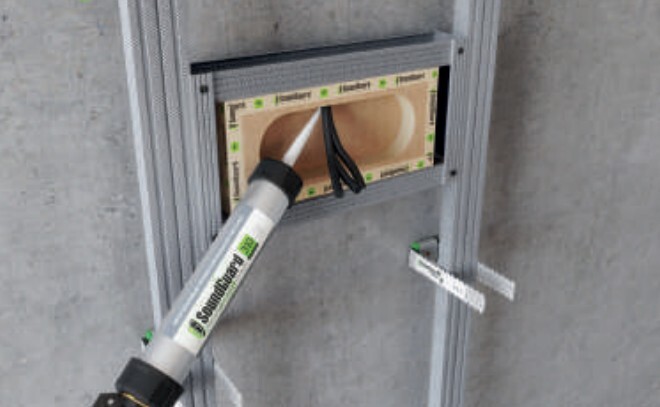

Заводятся провода. Место выхода электропровода промазывается виброакустическим герметиком SoundGuard 310.

Шаг 12

Направляющие профили проклеиваются демпферной виброгасящей лентой SoundGuard ВиброЛента 27. Потолочные профили проклеиваются демпферной виброгасящей лентой SoundGuard ВиброЛента 50.

Шаг 13

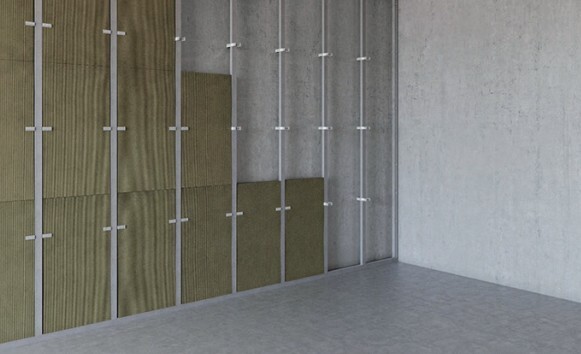

Устанавливаются звукопоглощающие плиты SoundGuard ЭкоАкустик 80 враспор между профилями.

Шаг 14

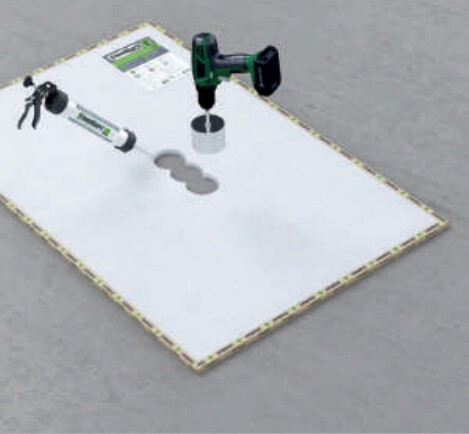

Отверстие под гнездо розетки или выключателя вырезается заранее в горизонтально расположенной панели SoundGuard Premium и промазывается
виброакустическим герметиком SoundGuard 310.

Шаг 15

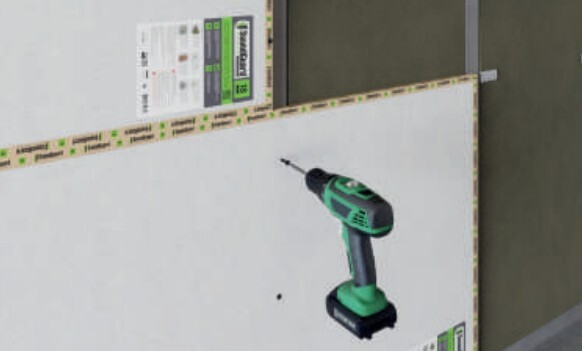

Звукоизоляционные панели SoundGuard Premium устанавливаются вразбежку и крепятся к профилю саморезами SoundGuard ГМ 3,5х32. На одну звукоизоляционную панель требуется не менее 12 саморезов.

Шаг 16

Шляпки саморезов слегка утапливаются и промазываются виброакустическим герметиком SoundGuard 310.

Шаг 17

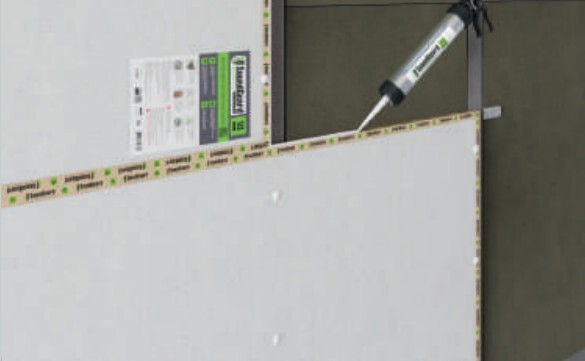

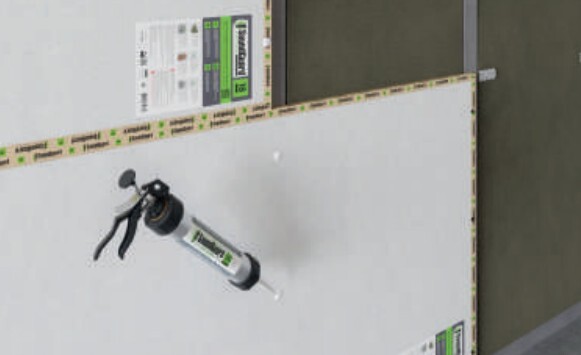

Виброакустический герметик SoundGuard 310 наносится на грани панелей в процессе их монтажа.

Шаг 18

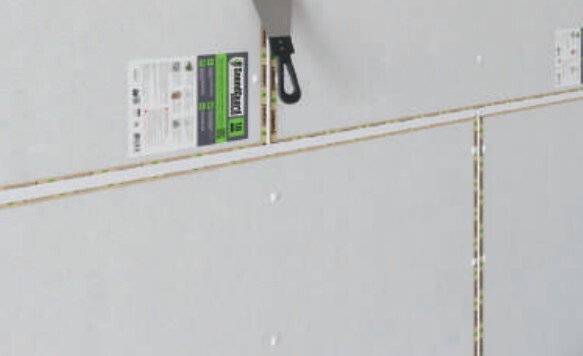

После установки всех панелей герметиком промазываются все швы между панелями и места установки саморезов при помощи шпателя.

Шаг 19

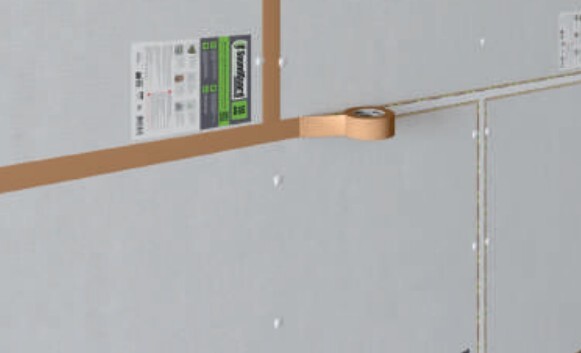

Швы между звукоизоляционными панелями проклеиваются клейкой лентой SoundGuard Tape.

Шаг 20

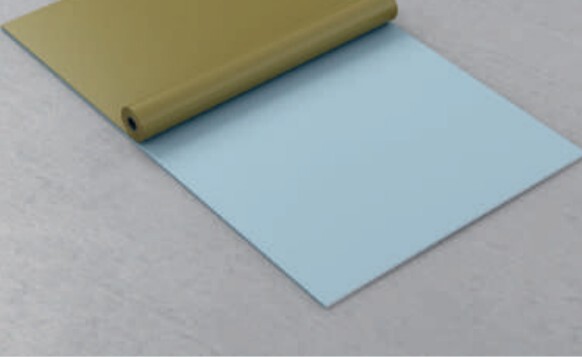

На тыльную сторону звукоизоляционного гипсокартона Gipsofon ПЛУК укладывается звукоизоляционная мембрана SoundGuard Membrane 3,9 S.

Шаг 21

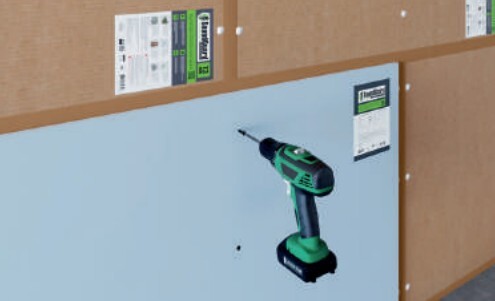

Звукоизоляционный гипсокартон Gipsofon ПЛУК монтируется совместно с мембраной и крепится к профилю без зазоров между листами саморезами
SoundGuard ХТN 3,9х41. Расход составляет не менее 17 шт/м². Шляпки саморезов слегка утапливаются.

Шаг 22

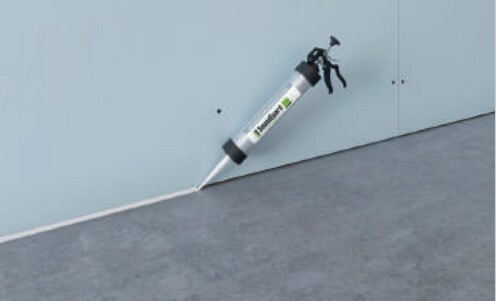

Между торцами листов гипсокартона и поверхностями пола, стен и потолка остается зазор 3 — 5 мм, который заполняется виброакустическим герметиком
SoundGuard 310.

Шаг 23

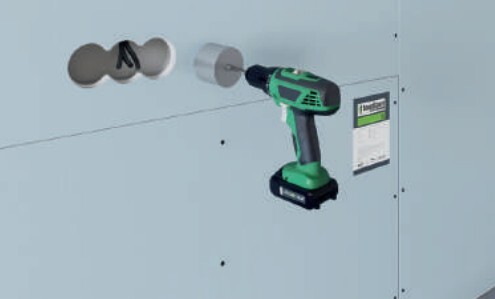

После монтажа звукоизоляционного гипсокартона Gipsofon ПЛУК в нем коронкой просверливается отверстие в месте установки подрозетника.

Шаг 24

В звукоизоляционный короб SoundGuard монтируется подрозетник, который прикручивается саморезами к внутренней плоскости короба.
