Каркасная система звукоизоляции стены "ОПТИМА"

Шаг 1

Направляющий профиль SoundGuard Strong ППН 27/28 проклеивается демпферной виброгасящей лентой SoundGuard ВиброЛента 27.

Шаг 2

Направляющий профиль крепится через виброкомпенсирующие шайбы SoundGuard ВиброШайба 10х19 с шагом 600 мм с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80* через просверленные отверстия в профиле.

Примечание - При толщине стены менее 100 мм, окончательный выбор крепежа определяется на месте монтажа, исходя из материала основания.

Шаг 3

Крепятся виброизоляционные подвесы SoundGuard Protektor S с помощью дюбелей SoundGuard DR 6х60 и саморезов SoundGuard УН 4х80.

Шаг 4

Потолочные профили SoundGuard Strong ПП 60/27 заполняются звукопоглощающим материалом SoundGuard ЭкоАкустик 30.

Шаг 5

Потолочные профили крепятся к виброизоляционным подвесам саморезами SoundGuard с буром. Шаг профилей составляет 600 мм.

Шаг 6

Выполняется установка закладных деталей в местах крепления тяжелых предметов интерьера или оборудования.

Шаг 7

Устанавливаются дополнительные металлические профили в местах установки розеток и выключателей.

Шаг 8

В подрозетнике SoundGuard ИзоБокс Премиум просверливается отверстие для выпуска проводов.

Шаг 9

Места установки подрозетника проклеиваются демпферной лентой SoundGuard ВиброЛента.

Шаг 10

Подрозетник ИзоБокс устанавливается в подготовленный каркас и фиксируется саморезами.

Шаг 11

Заводятся провода. Место выхода электропровода промазывается виброакустическим герметиком SoundGuard 310.

Шаг 12

Направляющие профили проклеиваются демпферной виброгасящей лентой SoundGuard ВиброЛента 27. Потолочные профили проклеиваются демпферной виброгасящей лентой SoundGuard ВиброЛента 50.

Шаг 13

Устанавливаются звукопоглощающие плиты SoundGuard ЭкоАкустик 30 враспор между профилями.

Шаг 14

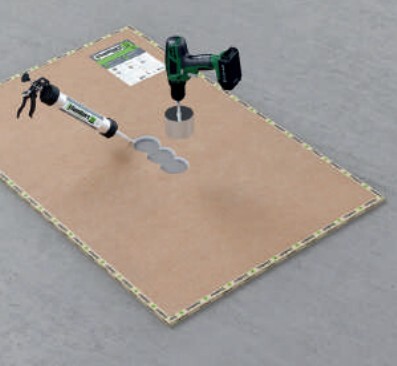

Отверстие под гнездо розетки или выключателя вырезается заранее в горизонтально расположенной панели SoundGuard ЭкоЗвукоИзол и промазывается виброакустическим герметиком SoundGuard 310.

Шаг 15

Звукоизоляционные панели SoundGuard ЭкоЗвукоИзол устанавливаются вразбежку и крепятся к профилю саморезами SoundGuard ГМ 3,5х32. На одну звукоизоляционную панель требуется не менее 12 саморезов.

Шаг 16

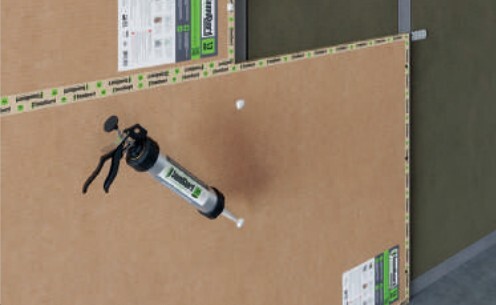

Шляпки саморезов слегка утапливаются и промазываются виброакустическим герметиком саморезами SoundGuard 310.

Шаг 17

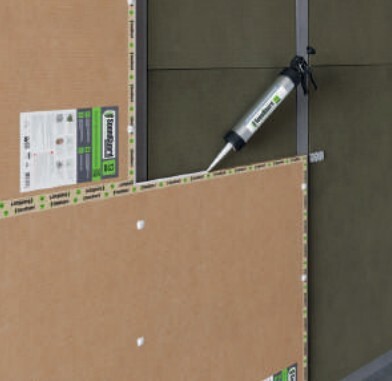

Виброакустичекий герметик 5оипабцага 310 наносится на грани панелей в процессе их монтаж.

Шаг 18

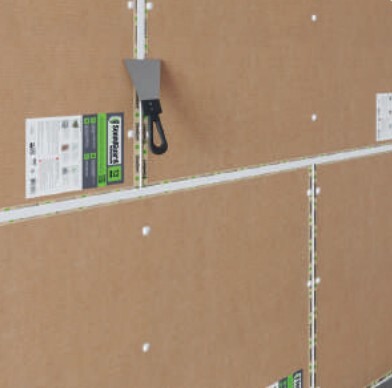

После установки всех панелей герметиком промазываются все швы между панелями и места установки саморезов при помощи шпателя.

Шаг 19

Швы между звукоизоляционными панелями проклеиваются клейкой лентой SoundGuard Tape.

Шаг 20

Звукоизоляционный гипсокартон Gipsofon ПЛУК монтируется без зазоров между листами и крепится к профилю саморезами SoundGuard ХТN 3,9х41. Расход
саморезов составляет не менее 17 шт/м².

Шаг 21

Между торцами листов гипсокартона и поверхностями пола, стен и потолка остается зазор 3 - 5 мм, который впоследствии заполняется виброакустическим герметиком SoundGuard 310.

Шаг 22

После монтажа звукоизоляционного гипсокартона Gipsofon ПЛУК в нем коронкой просверливается отверстие в месте установки подрозетника.

Шаг 23

В подрозетнике SoundGuard ИзоБокс Премиум монтируется электрический подрозетник, который прикручивается саморезами к внутренней плоскости короба.
